近期，邁為股份聯合封裝膠膜制造商賽伍技術，成功開發了使用轉光膠膜的新型高效異質結組件，將組件功率提升了5W以上。
異質結技術由于其超高的電池效率、優異的發電性能、簡單的生產流程、較低的產品碳足跡，已成為最具潛力的下一代光伏技術之一。異質結產品超高的光電轉換效率很大程度源于本征非晶硅對于晶體硅優異的表面鈍化能力，美中不足的是由于TCO膜層和非晶硅膜層會吸收紫外線，使得其電池的電流比普通電池低。
為了彌補這項缺點，邁為股份攜手行業內多家優秀膠膜企業推動轉光膠膜的開發，通過轉光膠膜，把對于異質結電池而言，光子響應較低的紫外光轉化成響應更高的藍光或紅光，對于60片規格的M6異質結組件，功率可增加5W以上。
神奇的轉光材料
對于光伏行業而言，轉光材料并不陌生，它是由特定元素所制成的量子點材料，其外層電子在不同軌道中躍遷，能夠吸收、發射不同波長的光子。對于異質結技術，轉光材料的重要價值在于其吸收紫外光并轉換成響應度接近100%的可見光，增強電池的電流，進而提升組件的功率，并且轉換后的光子也不再會對異質結產品界面鈍化產生負面影響。
組件增益明顯
此次研發的新型異質結組件，主要通過轉光材料將紫外波段轉換為450nm附近波段的藍光光譜。研發團隊將應用轉光方案制作的異質結組件與基準組件進行對比發現，前者的異質結電池紫外光譜響應大幅提升至60%以上，按照光譜積分計算，若該光譜響應能夠完全轉換成組件功率，組件功率的提升幅度將達到0.8%~1%。此外，傳統PERC組件由于紫外響應本身已較高，無法從轉光材料中獲得更大提升。
在異質結組件的實際制程中，業內目前使用較多的膠膜是高透膜與紫外截止膜，采用高透膜的組件初始功率比采用紫外截止膜的高，但后者衰減較少，經紫外曝曬衰減后，兩者功率持平。而采用轉光膜制備的組件，集兩者之長，初始功率與采用高透膜的組件相當，其紫外衰減性能又與采用紫外截止膜的組件相當。對邁為的實驗電站進行1個多月的發電跟蹤觀察，外觀可見，采用轉光膠膜制備的異質結組件轉藍光效果十分明顯（見圖2），對比發電量數據，轉光膜組件的每瓦發電量與高透膜組件相當，并且未產生衰減。

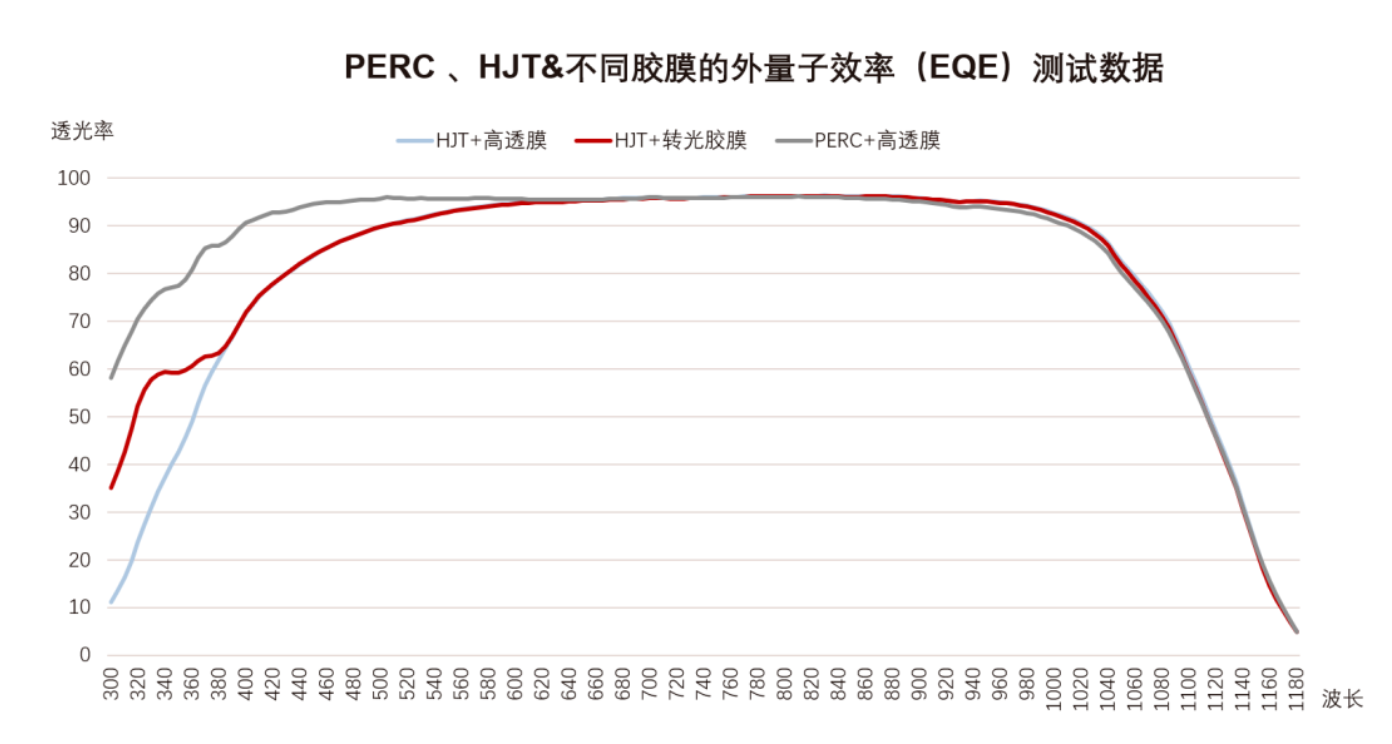

圖1 PERC、HJT&不同膠膜的外量子效率（EQE）測試數據

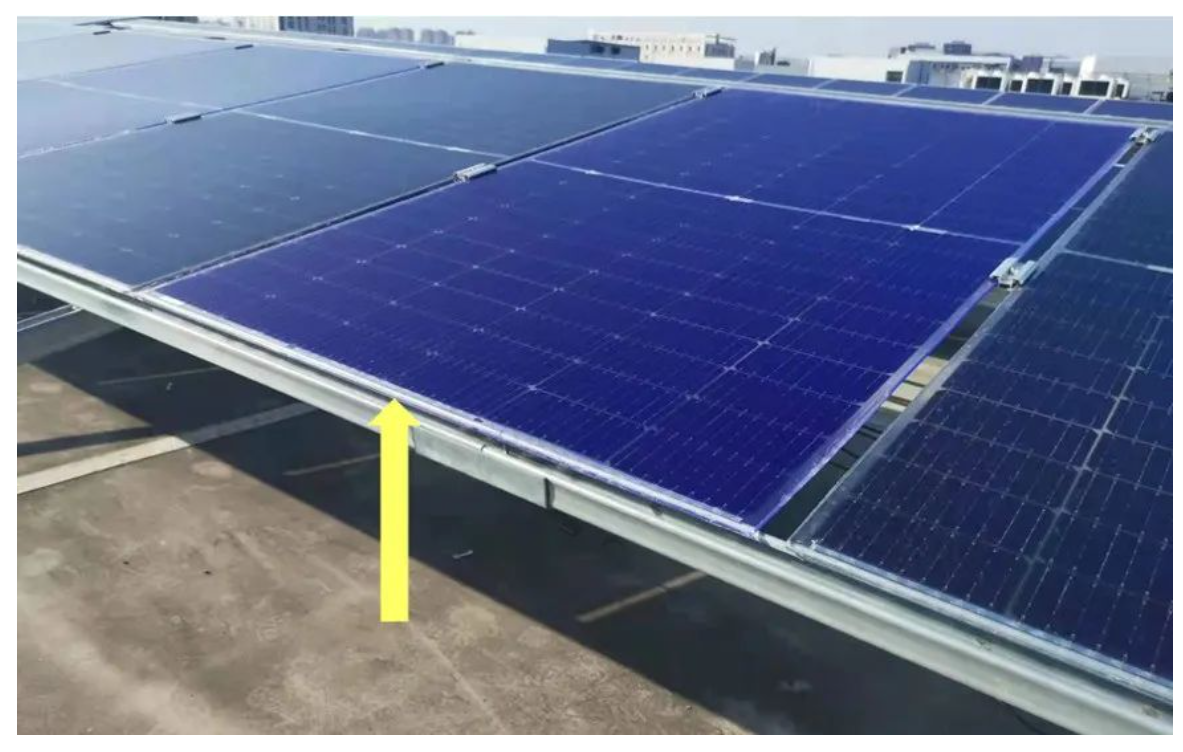

圖2 采用轉光方案的異質結組件（箭頭所指），因紫外光轉換成藍光，外觀明顯泛藍
實驗數據表明，轉光材料在異質結產品中具有很高的應用前景，邁為股份倡議行業同仁以如下目標進行共同開發，共同推動異質結技術的進步與發展：
1、優化轉光材料以及轉光材料在封裝膜中的分散工藝，使得轉光膜組件功率較高透膜提升1%以上，在組件端獲得10W的相對增益；
2、優化轉光膜的耐候性能，保證轉光膜材料組件通過3倍IEC測試，并且在加速測試中，保證轉光材料本身的有效性；
