MX-PERC 高速激光開槽設備
該設備包含自動化上下料系統、除塵系統、激光器系統、光路傳輸系統、自動定位相機及軟件、高速振鏡掃描系統、人機界面系統及程序、加工圖形編輯處理系統、出料光斑抽檢測系統。
設備優勢
-
01采用高速DD四工位交互工作，保證高產能
-
02高速振鏡掃描，振鏡掃描速度≥60m/s，采用數字控制模式，大幅提高激光打標效率
-
03支持多圖層設計，雙圖層可實現不同參數優化
-
04高功率綠光激光器，波長532nm，最大功率≥55W，功率穩定性≤2%RMS
-
05雙軌獨立控制，最大限度保證產能
-
06

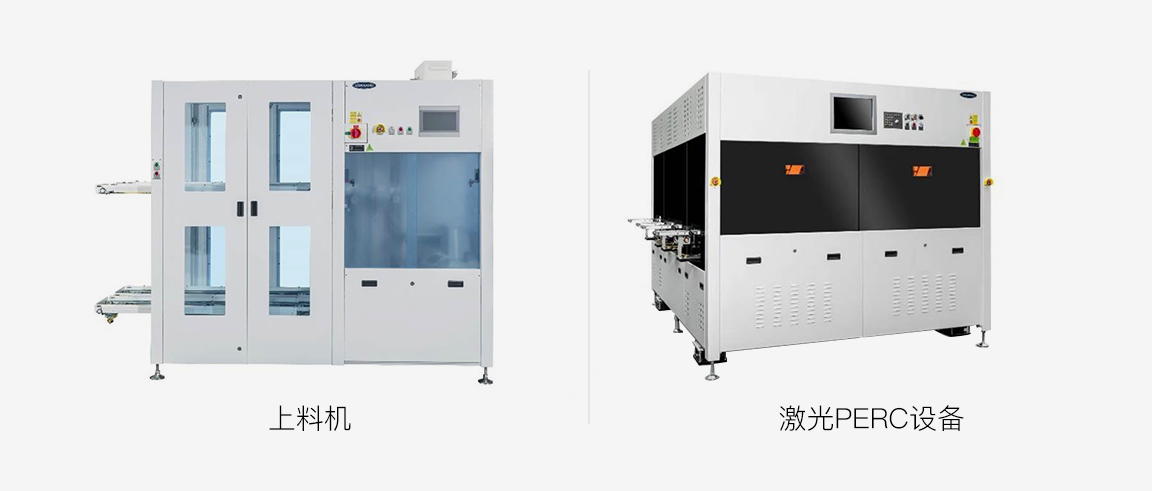

設備展示
基本信息
-
1. 設備尺寸：5500mm x 2730mm x 2260mm
-
2. 電池片尺寸：156mm x 156mm ~ 230mm x 230mm，厚度140~220μm
-
3. 雙頭激光器產能：M10≥8500PCS/H;M12 ≥7200PCS/H(同時兼容230mm片源)
-
4. 碎片率≤0.05%(來料隱裂除外)
-
5. Uptime≥98%
-
6. 激光波長：532nm
-
7. 激光頻率＜2000Khz
-
8. 激光功率：30W~55W
-
9. 功率穩定性 ≤ 2% RMS
-
10. 激光器壽命≥50000小時
-
11. 掃描方式：振鏡掃描
-
12. 光斑大?。?5μm±5μm(大小可調)
-
13. 掃描速度≥35m/s
-
14. 圖形打標精度≤±15μm
-
15. 上料碎片檢測：1200萬像素(常規)、可檢測崩邊、缺角
-
16. 圖形兼容性：兼容plt, dxf, dwg圖形格式(兼容點、線、線段)
-
17. 除塵及過濾效率：除塵≥95%，過濾≥99%(獨立除塵設備，排風量max2000m3/h)
-
